Установка и наладка КТП

Компания «Энергогарант» выполняет полный комплекс работ по установке, монтажу и наладке комплектных трансформаторных подстанций (КТП) 10/0,4 кВ в Истринском районе и по всей Московской области. Мы обеспечиваем надежное электроснабжение коттеджных поселков, промышленных предприятий, СНТ и других объектов с соблюдением всех технических норм.

Что такое КТП и для чего она нужна

Комплектная трансформаторная подстанция (КТП) — это электротехническое устройство заводской готовности, предназначенное для приема электрической энергии напряжением 6-10 кВ, преобразования ее в напряжение 0,4 кВ (380/220 В) и распределения потребителям.

Основные функции КТП:

Прием электроэнергии от питающей ВЛ 10 кВ или КЛ 10 кВ
Понижение напряжения с 10 кВ до 0,4 кВ (380/220 В)
Распределение электроэнергии по отходящим линиям 0,4 кВ
Защита оборудования от перегрузок и коротких замыканий
Учет потребленной электроэнергии
Обеспечение безопасной эксплуатации

Когда требуется установка КТП:

Строительство коттеджных поселков — для электроснабжения группы домов (от 20-30 участков)
Электрификация СНТ — замена старых ТП на современные КТП
Строительство промышленных объектов — заводы, производственные цеха, склады
Торгово-развлекательные комплексы — магазины, торговые центры
Объекты социальной инфраструктуры — школы, больницы, детские сады
Офисные здания и бизнес-центры
Сельскохозяйственные объекты — фермы, животноводческие комплексы
Увеличение мощности — когда существующей подстанции недостаточно

Состав комплектной трансформаторной подстанции

Современная КТП 10/0,4 кВ состоит из нескольких основных частей, объединенных в одной конструкции.

1. Устройство высокого напряжения (УВН) — секция 10 кВ

Предназначено для приема и коммутации электроэнергии на стороне высокого напряжения.

Основное оборудование УВН:

Вводной выключатель нагрузки — для подключения/отключения подстанции от питающей линии 10 кВ
Высоковольтные предохранители ПКТ — защита трансформатора от КЗ
Разъединители — для создания видимого разрыва цепи при ремонтах
Проходные изоляторы ИПУ — для ввода кабеля 10 кВ
Ограничители перенапряжения ОПН — защита от грозовых перенапряжений
Трансформаторы тока ТТ — для цепей измерения и защиты
Трансформаторы напряжения ТН — для измерений и сигнализации
Шкаф релейной защиты — микропроцессорные блоки РЗА

Типовые схемы УВН:

Тупиковая схема — для конечных потребителей
Проходная схема — с возможностью транзита энергии дальше
С секционированием — для повышения надежности

2. Силовой трансформатор

Основной элемент КТП, осуществляющий преобразование напряжения с 10 кВ на 0,4 кВ.

Типы трансформаторов для КТП:

Тип трансформатора	Описание	Применение
ТМ (ТМГ)	Масляный трансформатор с естественным охлаждением	Наиболее распространенный, надежный, экономичный
ТСЗ, ТСЗН	Сухой трансформатор с защитой	Для установки внутри зданий, пожаробезопасный
ТСЗЛ, ТСЛ	Сухой трансформатор с литой изоляцией	Высокая надежность, для ответственных объектов
ТМГ11	Масляный герметичный трансформатор	Не требует обслуживания, долгий срок службы

Типовые мощности трансформаторов:

25 кВА — для небольших объектов (5-10 домов)
40 кВА — мачтовые подстанции для 10-15 домов
100-160 кВА — для СНТ 30-50 участков
250-400 кВА — для коттеджных поселков 70-120 домов
630-1000 кВА — для крупных жилых комплексов, предприятий
1600-2500 кВА — для промышленных объектов

3. Распределительное устройство низкого напряжения (РУНН) — секция 0,4 кВ

Предназначено для распределения электроэнергии по отходящим линиям 0,4 кВ и защиты от перегрузок и КЗ.

Основное оборудование РУНН:

Вводной автоматический выключатель — от трансформатора, на номинальный ток трансформатора
Отходящие автоматические выключатели — для линий к потребителям, обычно 4-12 линий
Шкаф учета электроэнергии — счетчики класса точности 0,5S для коммерческого учета
Шины сборные — медные или алюминиевые, для распределения нагрузки
Устройства защитного отключения (УЗО) — при необходимости
Приборы учета и контроля — амперметры, вольтметры, счетчики электроэнергии
Цепи собственных нужд — питание освещения, обогрева, вентиляции

4. Установка компенсации реактивной мощности (УКРМ)

Опциональное оборудование для снижения потерь электроэнергии.

Назначение УКРМ:

Компенсация реактивной мощности
Снижение потерь в сетях на 10-30%
Улучшение качества электроэнергии
Снижение нагрузки на трансформатор
Экономия на оплате реактивной энергии

Типы комплектных трансформаторных подстанций

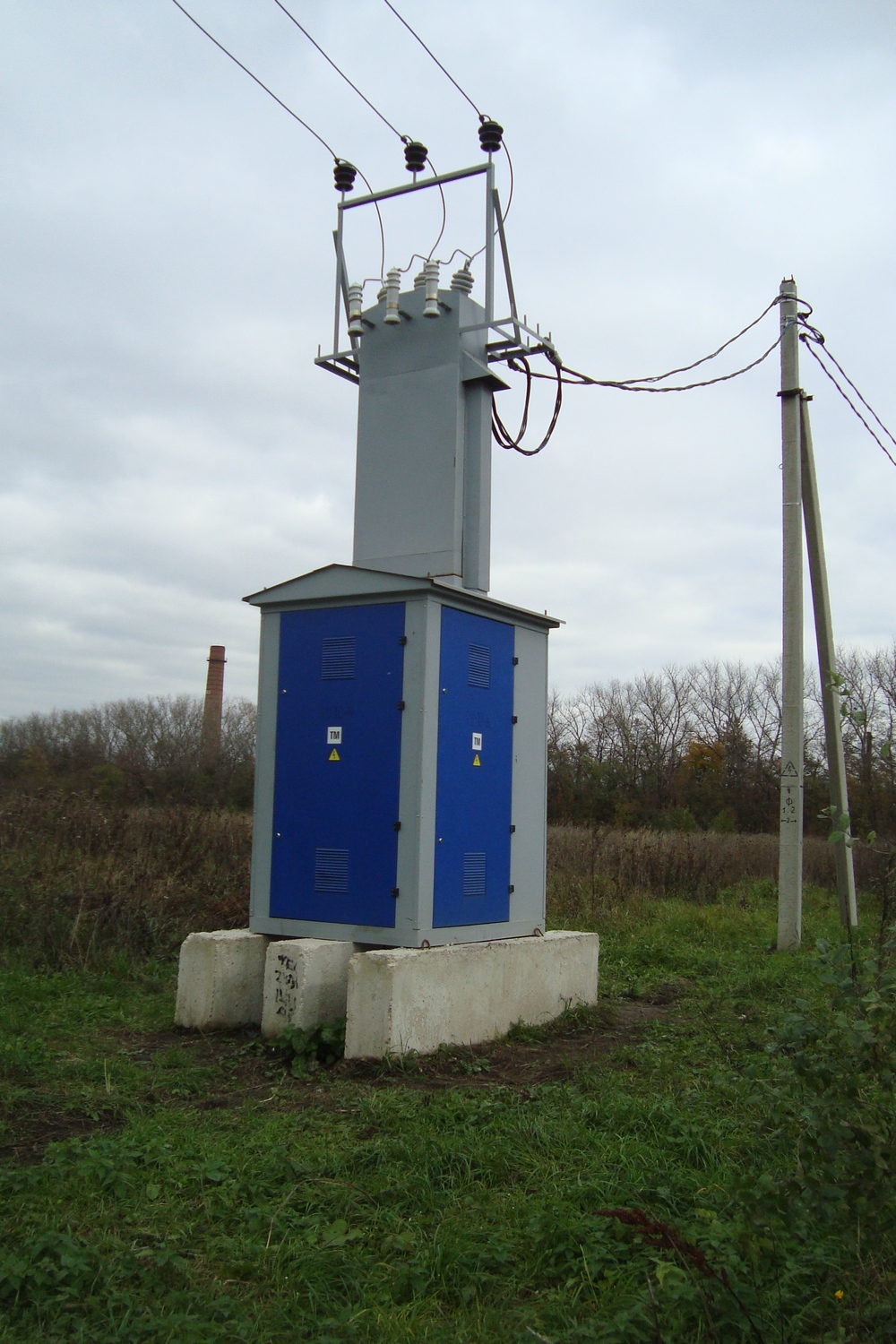

1. КТП киоскового типа (КТП-К)

Самый распространенный тип подстанций для наружной установки.

Конструкция:

Металлический киоск из стального листа толщиной 2-3 мм
Утепленное исполнение для работы при температурах от -45°C до +40°C
Внутри размещены отсеки УВН, трансформатора и РУНН
Габариты: обычно 3-6 м длина, 2-3 м ширина, 2,5-3 м высота
Вес: от 3 до 8 тонн в зависимости от мощности

Варианты исполнения:

КТП-ВК — ввод высокого напряжения воздушный, низкого кабельный
КТП-КК — оба ввода кабельные
КТП-ВВ — оба ввода воздушные

Преимущества:

Полная заводская готовность
Быстрый монтаж — 1-3 дня
Защита оборудования от внешних воздействий
Компактность
Пожаробезопасность

Применение:

Коттеджные поселки
СНТ
Промышленные предприятия
Торговые центры

2. Блочные КТП (БКТП)

Модульные подстанции в металлических или бетонных блок-контейнерах.

Конструкция:

Один или несколько металлических блоков
Внутренние коридоры для обслуживания
Возможность установки двух трансформаторов
Мощность: от 250 до 2500 кВА

Преимущества:

Повышенная надежность
Удобство обслуживания
Возможность установки мощного оборудования
Хорошая вентиляция

3. Мачтовые КТП (КТПМ)

Компактные подстанции на опорах для небольших мощностей.

Конструкция:

Трансформатор и оборудование размещены на двух железобетонных опорах
Высота установки: 5-7 м над землей
Мощность: 25-100 кВА (обычно 40-63 кВА)
Компактные габариты

Преимущества:

Не требует фундамента
Минимальная занимаемая площадь
Защита от вандализма (высоко расположено)
Низкая стоимость

Применение:

Небольшие СНТ (20-30 участков)
Отдельные группы домов
Удаленные объекты

4. Подстанции в бетонной оболочке (БКТП)

КТП в монолитных или сборных железобетонных конструкциях.

Преимущества:

Высокая защищенность оборудования
Долговечность конструкции
Пожаробезопасность
Шумоизоляция

Недостатки:

Большой вес
Требуется капитальный фундамент
Высокая стоимость

5. Подстанции контейнерного типа (КТПН)

КТП в транспортных контейнерах или сэндвич-панелях.

Конструкция:

Металлический контейнер с утеплением
Коридоры обслуживания
Мощность: 250-1000 кВА
Возможность транспортировки

Применение:

Временные объекты
Строительные площадки
Удаленные объекты с плохим подъездом

Этапы установки и наладки КТП

Этап 1. Получение технических условий

Подача заявки на технологическое присоединение:

Заявка в МОЭСК на выделение мощности
Предоставление правоустанавливающих документов на объект
Расчет необходимой мощности
Указание категории надежности электроснабжения

Получение технических условий (ТУ):

Определение точки подключения к сетям 10 кВ
Выделенная мощность трансформатора
Требования к оборудованию и защитам
Требования к учету электроэнергии
Срок выполнения технологического присоединения

Этап 2. Проектирование КТП

Разработка проектной документации:

Исходные данные для проектирования:

Технические условия от МОЭСК
Расчетные электрические нагрузки объекта
Топографический план территории
Геологические изыскания (для фундамента)
Категория надежности электроснабжения

Состав проекта КТП:

Пояснительная записка — описание проектных решений
Расчет электрических нагрузок — выбор мощности трансформатора
Выбор оборудования — трансформатор, аппараты защиты, кабели
Однолинейная схема — принципиальная электрическая схема КТП
План и разрезы КТП — размещение оборудования
Схемы РЗА — релейная защита и автоматика
Заземление и молниезащита — контур заземления, грозозащитные тросы
Проект фундамента — расчет, армирование, чертежи
Кабельный журнал — трассировка кабелей 10 кВ и 0,4 кВ
Спецификация оборудования — полный перечень с ценами
Сметная документация

Согласование проекта:

С МОЭСК (обязательное согласование)
С Ростехнадзором (при мощности более 150 кВА)
С энергоснабжающей организацией
С администрацией (при размещении на муниципальной земле)
С владельцем земельного участка

Этап 3. Подготовка площадки и фундамента

Выбор места установки КТП:

Требования к размещению:

Центр электрических нагрузок — минимальная длина линий 0,4 кВ
Удобный подъезд для транспорта и спецтехники
Не менее 10 м от жилых домов (шумоизоляция)
Не в низинах (исключить подтопление)
Расстояние от ВЛ 10 кВ — согласно проекту
Площадка размером не менее 4×5 м для КТП киоскового типа

Устройство фундамента:

Типы фундаментов:

Ленточный железобетонный — для киосковых КТП, глубина 0,7-1,0 м ниже промерзания
Монолитная плита — для БКТП, толщина 200-300 мм
Столбчатый — для мачтовых КТП, железобетонные опоры
Сборный из блоков ФБС — для быстрого монтажа

Технология устройства:

Разметка согласно проекту
Рытье котлована глубиной 0,8-1,2 м
Устройство песчано-гравийной подушки 20 см
Установка опалубки
Армирование стальной арматурой Ø12-16 мм
Заливка бетоном М300
Закладные детали для крепления КТП и контура заземления
Выдержка до набора прочности — 28 дней
Гидроизоляция фундамента

Этап 4. Монтаж контура заземления

Контур заземления КТП — критически важный элемент безопасности.

Конструкция контура заземления:

Вертикальные заземлители — стальные уголки 50×50 мм или трубы Ø50 мм длиной 3 м, количество 4-6 шт. по периметру КТП
Горизонтальные заземлители — стальная полоса 40×4 мм, обвязка по периметру на глубине 0,5-0,7 м
Заземляющий проводник — от контура к корпусу КТП, сталь 40×4 мм

Монтаж контура:

Забивка вертикальных заземлителей на глубину 2,5-3,0 м
Верхние концы на глубине 0,5-0,7 м от поверхности
Прокладка полосы в траншее, соединение с вертикальными заземлителями сваркой
Сварные швы длиной не менее 100 мм
Окраска сварных швов битумным лаком
Вывод заземляющего проводника к месту установки КТП
Засыпка траншеи грунтом

Требования к сопротивлению заземления:

Для КТП 10/0,4 кВ: не более 4 Ом (в сетях с изолированной нейтралью на стороне 10 кВ)
Для КТП с глухозаземленной нейтралью 0,4 кВ: не более 4 Ом
Измерение сопротивления заземления мегаомметром
При необходимости — увеличение количества вертикальных заземлителей

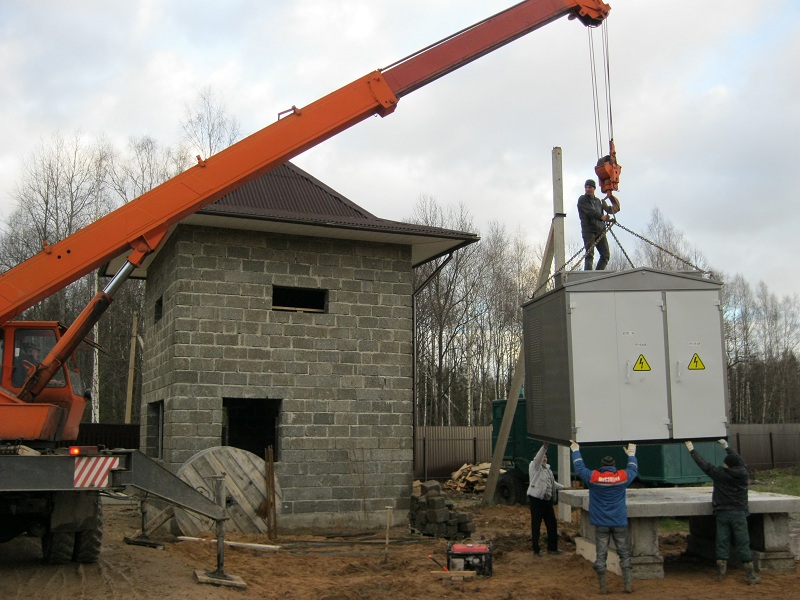

Этап 5. Установка КТП на фундамент

Доставка и разгрузка:

Транспортировка КТП на низкорамном трале или грузовике
Вес КТП: от 3 до 10 тонн в зависимости от мощности
Разгрузка автокраном грузоподъемностью 10-25 т
Строповка за специальные рымы

Установка на фундамент:

Плавное опускание КТП краном на фундамент
Совмещение с закладными деталями фундамента
Выверка горизонтальности по уровню (отклонение не более 5 мм)
Крепление к фундаменту анкерными болтами
Затяжка креплений с контролем момента
Подключение контура заземления к корпусу КТП

Этап 6. Прокладка кабельных линий

Линия 10 кВ (питающая):

При воздушном вводе:

Монтаж опоры ВЛ 10 кВ рядом с КТП (5-10 м)
Установка разъединителя на опоре
Спуск кабеля 10 кВ по опоре в стальной трубе
Прокладка кабеля в траншее до КТП
Подключение к вводным изоляторам КТП

При кабельном вводе:

Прокладка кабеля 10 кВ от точки подключения (РП, ТП)
Траншея глубиной 0,7-1,0 м, ширина по числу кабелей
Песчаная подушка 10 см
Укладка кабеля с запасом по длине 1-2%
Засыпка песком 10 см, сигнальная лента
Засыпка грунтом
Ввод кабеля в КТП через кабельные вводы

Типы кабелей 10 кВ:

АПвП — алюминиевая жила, бумажная изоляция, освинцованная оболочка
ААБл — алюминиевая жила, алюминиевая броня
ПвП — медная жила, бумажная изоляция
ПвПу, ПвПг — медные с ПВХ или резиновой изоляцией

Линии 0,4 кВ (отходящие):

Прокладка кабелей 0,4 кВ от КТП к потребителям
Кабели: ВВГнг-LS, АВБбШв, СИП (для воздушных линий)
Траншеи глубиной 0,7 м
Маркировка кабелей бирками
Ввод в КТП через кабельные вводы с уплотнением

Этап 7. Электромонтажные работы

Монтаж оборудования в КТП (если не смонтировано на заводе):

Установка и крепление трансформатора
Монтаж высоковольтных аппаратов в УВН
Установка автоматических выключателей в РУНН
Монтаж приборов учета
Прокладка внутренних соединений

Подключение кабелей:

Кабели 10 кВ:

Разделка концевых муфт с соблюдением технологии
Очистка изоляции
Установка концевых муфт типа GUSJ или аналогов
Подключение к вводным изоляторам
Затяжка контактов с контролем момента

Кабели 0,4 кВ:

Разделка кабелей
Опрессовка наконечников на жилы
Подключение к автоматическим выключателям
Соблюдение цветовой маркировки (L1, L2, L3, N, PE)
Затяжка контактов

Подключение цепей управления и сигнализации:

Монтаж цепей релейной защиты
Подключение трансформаторов тока и напряжения
Подключение цепей сигнализации
Монтаж освещения, обогрева, вентиляции

Этап 8. Пусконаладочные работы и испытания

Электрические испытания КТП:

Измерение сопротивления изоляции:

Цепей 10 кВ — мегаомметром на 2500 В (норма не менее 100 МОм)
Цепей 0,4 кВ — мегаомметром на 1000 В (норма не менее 0,5 МОм)
Обмоток трансформатора — по методике завода-изготовителя

Измерение сопротивления заземления:

Контура заземления КТП (норма не более 4 Ом)
Корпуса трансформатора
Металлических частей оборудования

Испытание повышенным напряжением:

Кабелей 10 кВ — испытание напряжением 18 кВ в течение 5 минут
Оборудования 10 кВ — согласно нормам

Проверка работы защит:

Максимальная токовая защита (МТЗ)
Защита от замыканий на землю
Газовая защита трансформатора (если предусмотрена)
Температурная защита

Проверка трансформатора:

Измерение коэффициента трансформации
Проверка группы соединения обмоток
Измерение потерь холостого хода
Измерение сопротивления обмоток постоянному току

Пробное включение под напряжением:

Визуальный осмотр всего оборудования
Проверка отсутствия людей внутри КТП
Включение вводного выключателя 10 кВ
Подача напряжения на трансформатор
Проверка отсутствия посторонних шумов, запахов
Измерение напряжений на стороне 0,4 кВ
Проверка симметрии фазных напряжений
Включение нагрузки поэтапно
Контроль нагрева оборудования и контактных соединений

Настройка защит и автоматики:

Настройка уставок релейной защиты
Проверка селективности защит
Настройка автоматического повторного включения (АПВ)
Программирование микропроцессорных блоков РЗА

Этап 9. Оформление документации и ввод в эксплуатацию

Подготовка исполнительной документации:

Паспорт КТП — от завода-изготовителя
Протоколы испытаний — электролаборатории, по каждому виду испытаний
Акты скрытых работ — на контур заземления, фундамент, кабельные линии
Исполнительные схемы — однолинейная схема КТП, схемы кабельных линий
Акты о разграничении балансовой принадлежности — с МОЭСК
Акты о разграничении эксплуатационной ответственности
Инструкции по эксплуатации — для обслуживающего персонала
График планово-предупредительных ремонтов

Ввод в эксплуатацию:

Представление документации в Ростехнадзор (для КТП более 150 кВА)
Получение разрешения на допуск в эксплуатацию
Комиссионное обследование КТП представителями МОЭСК
Подписание акта ввода в эксплуатацию
Опломбирование счетчиков электроэнергии
Заключение договора энергоснабжения

Требования норм и стандартов

Основные нормативные документы:

ПУЭ — Правила устройства электроустановок (гл. 4.2)
ГОСТ 14312-79 — Трансформаторные подстанции комплектные
СП 31-110-2003 — Проектирование и монтаж электроустановок
ПТЭЭП — Правила технической эксплуатации электроустановок потребителей
ГОСТ Р 52726-2007 — Разграничение балансовой принадлежности

Расстояния от КТП до объектов:

Объект	Минимальное расстояние
Жилые дома	10 м
Границы участков	1 м
Забор	1 м
Проезжая часть	3 м
Деревья	5 м
Подземные коммуникации	согласно ПУЭ

Стоимость установки КТП под ключ

Факторы, влияющие на стоимость:

Мощность трансформатора (от 100 до 2500 кВА)
Тип КТП (киосковая, блочная, мачтовая)
Тип трансформатора (масляный, сухой)
Комплектация оборудования (УВН, РУНН, РЗА)
Наличие УКРМ
Объем строительных работ (фундамент, площадка)
Протяженность кабельных линий 10 кВ и 0,4 кВ
Сложность согласований
Удаленность объекта

Примерная стоимость КТП (оборудование):

Мощность, кВА	Стоимость КТП
100	от 800 000 руб.
160	от 950 000 руб.
250	от 1 200 000 руб.
400	от 1 500 000 руб.
630	от 2 000 000 руб.
1000	от 2 800 000 руб.

Стоимость работ и услуг:

Вид работ	Стоимость
Проектирование КТП	от 80 000 руб.
Устройство фундамента	от 150 000 руб.
Контур заземления	от 50 000 руб.
Монтаж КТП на фундамент	от 80 000 руб.
Прокладка кабеля 10 кВ (за 1 п.м.)	от 800 руб.
Прокладка кабеля 0,4 кВ (за 1 п.м.)	от 400 руб.
Пусконаладочные работы	от 150 000 руб.
Испытания электролаборатории	от 80 000 руб.
Оформление документации	от 50 000 руб.

Общая стоимость установки КТП 250 кВА под ключ: от 2 500 000 до 3 500 000 руб. (в зависимости от комплектации и объема работ)

Преимущества работы с компанией «Энергогарант»

Опыт установки более 50 КТП — для коттеджных поселков, СНТ, промышленных объектов
Полный цикл работ под ключ — от получения ТУ до ввода в эксплуатацию
Собственный проектный отдел — разработка проектной документации, согласования
Квалифицированный персонал — инженеры-проектировщики, монтажники, наладчики с допусками
Собственная техника — автокраны 25 т, экскаваторы, бурильные установки
Электролаборатория — все необходимые испытания и измерения
Работа с ведущими производителями — поставка КТП от проверенных заводов
Согласования с МОЭСК — полное сопровождение технологического присоединения
Соблюдение сроков — четкое планирование и контроль этапов
Гарантия 3 года — на все виды работ
Сервисное обслуживание — техническое обслуживание, ремонты, модернизация

Что входит в услугу «под ключ»

Консультация по выбору типа и мощности КТП
Расчет электрических нагрузок
Подготовка документов для получения ТУ
Получение технических условий от МОЭСК
Топографическая съемка площадки
Геологические изыскания
Разработка проектной документации
Согласование проекта с МОЭСК, Ростехнадзором
Поставка КТП и всего оборудования
Подготовка площадки
Устройство фундамента
Монтаж контура заземления
Установка КТП на фундамент
Прокладка кабельных линий 10 кВ и 0,4 кВ
Электромонтажные работы
Пусконаладочные работы
Электротехнические испытания
Оформление исполнительной документации
Согласование с МОЭСК
Ввод в эксплуатацию
Гарантийное и сервисное обслуживание

Дополнительные услуги

Модернизация существующих ТП — замена устаревшего оборудования
Увеличение мощности КТП — замена трансформатора на более мощный
Техническое обслуживание КТП — по договору, плановые осмотры и измерения
Ремонт оборудования КТП — замена вышедших из строя элементов
Установка УКРМ — для снижения потерь и оплаты реактивной мощности
Установка систем диспетчеризации — дистанционный контроль параметров
Аренда дизель-генератора — на время строительства КТП

Закажите установку КТП под ключ

Компания «Энергогарант» — ваш надежный партнер в установке комплектных трансформаторных подстанций. Мы обеспечиваем полный цикл работ от проектирования до ввода в эксплуатацию с гарантией качества и соблюдением всех норм.

Свяжитесь с нами:
