Монтаж воздушных линий электропередач 0,4 кВ в Истре и Московской области

Компания «Энергогарант» выполняет полный комплекс работ по строительству и монтажу воздушных линий электропередач напряжением 0,4 кВ (380/220 В) в Истринском районе и по всей Московской области. Мы специализируемся на прокладке ВЛ 0,4 кВ для подключения частных домов, коттеджных поселков, СНТ и других объектов к электросетям.

Назначение воздушных линий 0,4 кВ

Воздушные линии электропередач 0,4 кВ (400 Вольт, трехфазное напряжение 380 В или однофазное 220 В) — это распределительные сети низкого напряжения, обеспечивающие непосредственную подачу электроэнергии конечным потребителям.

Где применяются ВЛ 0,4 кВ:

Электроснабжение частных жилых домов — подключение от трансформаторной подстанции
Коттеджные поселки — распределительные сети внутри поселка
Садовые некоммерческие товарищества (СНТ) — от КТП к участкам
Деревни и села — уличные распределительные сети
Дачные участки — индивидуальные подключения
Небольшие производства и мастерские — до 15 кВт
Хозяйственные постройки — гаражи, бани, склады

Преимущества воздушных линий 0,4 кВ:

Экономичность строительства — в 3-4 раза дешевле кабельных линий
Быстрый монтаж — возможность подключения за 1-3 дня
Простое обслуживание — визуальный контроль состояния
Легкость ремонта — быстрое устранение повреждений
Возможность добавления новых потребителей — ответвления от магистрали
Долговечность — срок службы до 40 лет (при использовании СИП)

СИП — современный стандарт для ВЛ 0,4 кВ

СИП (самонесущий изолированный провод) — это основной тип проводов для современных воздушных линий 0,4 кВ, который практически полностью заменил традиционные голые провода.

Конструкция СИП:

Алюминиевые токопроводящие жилы (фазы A, B, C)
Несущая нулевая жила (PEN) из алюминиевого сплава или стали
Изоляция из светостабилизированного сшитого полиэтилена
Устойчивость к ультрафиолету, влаге, температурным перепадам от -60°C до +50°C

Преимущества СИП перед голыми проводами:

Безопасность — исключено поражение электрическим током при случайном касании
Защита от короткого замыкания — при схлестывании проводов ветром не происходит КЗ
Невозможность хищения электроэнергии — нельзя сделать "наброс" на провод
Снижение потерь электроэнергии — на 70-80% по сравнению с голыми проводами
Устойчивость к обледенению — гладкая поверхность изоляции не задерживает лед
Не требует широких просек — можно прокладывать рядом с деревьями
Безопасность при касании веток — изоляция защищает от замыканий
Крепление к фасадам зданий — возможность монтажа на стенах домов
Долговечность — срок службы до 40 лет
Минимальное обслуживание — не требует частых осмотров

Типы СИП для ВЛ 0,4 кВ:

Тип СИП	Конструкция	Применение
СИП-1	Фазные жилы в изоляции из термопластичного полиэтилена, нулевая несущая голая или изолированная	Магистральные линии ВЛ 0,4 кВ
СИП-2	Фазные жилы в изоляции из сшитого полиэтилена (более термостойкого), нулевая несущая голая или изолированная	ВЛ 0,4 кВ в сложных климатических условиях
СИП-4	Все жилы изолированные, без отдельной несущей нулевой жилы	Ответвления к домам, вводы в здания
СИП-5	Аналогичен СИП-4, но изоляция из сшитого полиэтилена	Ответвления и вводы повышенной надежности

Типовые сечения СИП для ВЛ 0,4 кВ:

Сечение фазных жил, мм²	Максимальная нагрузка, кВт	Применение
16	до 25	Ответвления к домам, короткие линии
25	до 35	Ответвления, небольшие магистрали
35	до 50	Магистральные линии СНТ
50	до 70	Основные магистрали
70	до 100	Мощные магистрали, отходящие от КТП
95, 120	более 100	Линии большой протяженности с высокой нагрузкой

Основные элементы ВЛ 0,4 кВ

1. Опоры

Для ВЛ 0,4 кВ применяются различные типы опор в зависимости от условий эксплуатации.

Деревянные опоры:

Применение: в сельской местности, СНТ, на частных участках
Материал: сосна, ель, лиственница
Высота: 7-9,5 м (наиболее распространенные)
Обработка антисептиками и битумом
Срок службы: 25-30 лет
Преимущества: низкая стоимость, простота монтажа
Недостатки: требуют периодической замены

Железобетонные опоры:

Применение: населенные пункты, магистральные линии
Центрифугированные стойки СК
Высота: 7 м, 9,5 м, 11 м
Срок службы: 50 лет и более
Не требуют обслуживания
Пожаробезопасны
Более дорогие, чем деревянные

Металлические опоры:

Применение: городская застройка, особые условия
Трубчатые или решетчатые конструкции
Компактные размеры
Эстетичный внешний вид
Требуют антикоррозийной защиты
Самые дорогие

2. Арматура для СИП

Поддерживающие зажимы:

Для крепления СИП на промежуточных опорах
Охватывают несущую нулевую жилу
Позволяют проводу свободно перемещаться при тепловом расширении
Марки: ЗПС, ПСО, SO и др.

Натяжные зажимы:

Для крепления СИП на анкерных опорах и углах
Жесткая фиксация провода
Выдерживают одностороннее натяжение
Марки: НА, SO и др.

Анкерные зажимы:

Для крепления на вводах в здания
Раздельные зажимы для несущей и фазных жил
Обеспечивают надежную фиксацию ввода

Прокалывающие зажимы:

Для выполнения ответвлений от магистрали СИП
Прокалывают изоляцию и обеспечивают электрический контакт
Герметичная конструкция
Не требуют зачистки изоляции
Марки: ЗПСО, SLIW и др.

3. Кронштейны и крюки

Для крепления зажимов к опорам
Для деревянных опор — стальные крюки с резьбой
Для железобетонных опор — кронштейны с бандажами
Для фасадов зданий — анкерные кронштейны

Этапы строительства ВЛ 0,4 кВ

1. Проектирование

Получение технических условий:

Подача заявки на технологическое присоединение к электросетям
Получение ТУ от сетевой организации (МОЭСК)
Определение точки подключения
Выделение необходимой мощности
Согласование трассы ВЛ

Разработка проекта ВЛ 0,4 кВ:

Расчетная часть:

Расчет электрических нагрузок всех потребителей
Расчет потерь напряжения (норма до 5-8% для ВЛ 0,4 кВ)
Выбор сечения проводов СИП
Расчет токов короткого замыкания
Выбор защитных аппаратов

Графическая часть:

План трассы ВЛ на топографической основе
Расстановка опор с указанием расстояний между ними
Схема прокладки проводов СИП
Схема ответвлений к потребителям
Спецификация материалов

Согласование:

С сетевой организацией
С владельцами земельных участков по трассе
С администрацией (для установки опор в общественных местах)

2. Подготовка территории

Разбивка трассы:

Вынос осей опор на местность согласно проекту
Закрепление мест установки колышками
Обозначение трассы маркерами

Подготовка мест установки опор:

Расчистка растительности в местах установки
Обрезка мешающих веток деревьев
Подготовка подъездных путей для техники

Подготовка котлованов:

Рытье или бурение котлованов
Глубина для опор 7-9 м: 1,5-2,0 м
Диаметр котлована: на 20 см больше диаметра опоры
В слабых грунтах — увеличение глубины или бетонирование

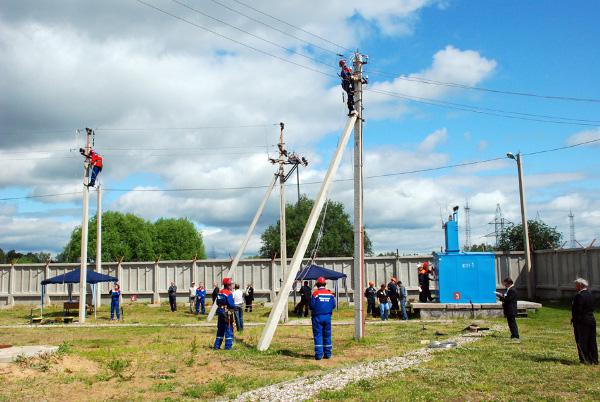

3. Установка опор

Монтаж деревянных опор:

Обработка подземной части опоры антисептиком
Промазка битумом или креозотом
Установка опоры краном или вручную (методом "журавля")
Выверка вертикальности по отвесу
Временное крепление распорками
Засыпка котлована грунтом с послойным уплотнением
Трамбовка каждого слоя толщиной 20-30 см

Монтаж железобетонных опор:

Установка краном в котлован
Выверка вертикальности
Временное закрепление
Засыпка и уплотнение грунта
При слабых грунтах — бетонирование нижней части

Установка кронштейнов:

На деревянных опорах — ввинчивание стальных крюков
На железобетонных — крепление кронштейнов бандажами или хомутами
Проверка надежности крепления

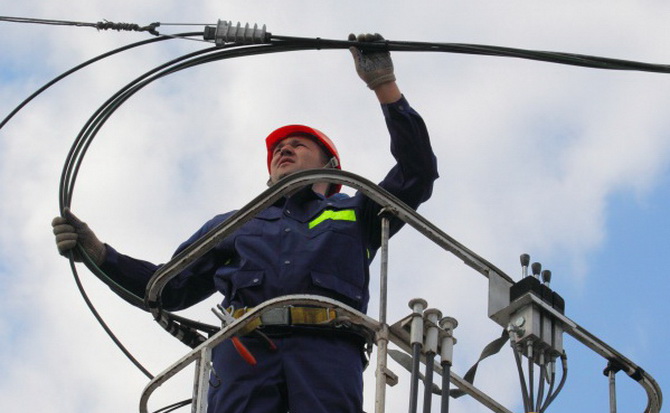

4. Монтаж проводов СИП

Раскатка СИП:

СИП обычно раскатывают с земли из-за наличия изоляции.

Установка барабана с СИП на разматыватель
Размотка провода вдоль трассы
Контроль за отсутствием повреждений изоляции
Недопущение волочения СИП по острым предметам
Соблюдение минимального радиуса изгиба (10 диаметров провода)
Монтаж при температуре не ниже -10°C

Подъем СИП на опоры:

Подъем с помощью канатных тяг и блоков
Временное закрепление на промежуточных опорах
Недопущение перекручивания жил

Натяжение СИП:

Натяжение с помощью ручных или механических лебедок
Контроль стрелы провеса по таблицам
Стрела провеса зависит от температуры воздуха
Регулировка натяжения до требуемых значений

Крепление СИП:

На промежуточных опорах:

Установка поддерживающих зажимов на кронштейны
Заведение несущей нулевой жилы в зажим
Затяжка крепежных болтов
Фазные жилы висят свободно

На анкерных опорах и углах:

Установка натяжных зажимов
Жесткое крепление несущей и фазных жил
Обеспечение восприятия одностороннего натяжения

Выполнение ответвлений:

Использование прокалывающих зажимов
Установка зажима на магистральный провод СИП
Подключение ответвления к дому
Герметичность соединения обеспечена конструкцией зажима
Не требуется зачистка изоляции

5. Монтаж вводов в здания

Крепление на фасаде:

Установка анкерных кронштейнов на стене здания
Высота ввода — не менее 2,75 м от земли
Установка анкерных зажимов
Крепление СИП в зажимах
Прокладка СИП по стене к вводному щиту

Прокладка через стену:

Прокладка в стальной или ПВХ трубе
Герметизация отверстия
Переход с СИП на кабель ВВГнг внутри здания
Подключение к вводному автомату и счетчику

6. Заземление

Для ВЛ 0,4 кВ заземление опор не обязательно, но рекомендуется на каждой 4-5 опоре.

Вертикальные заземлители: стальные уголки 50х50 мм длиной 2,5 м
Количество: 2-3 штуки на опору
Горизонтальный заземлитель: стальная полоса 40х4 мм
Приваривание к опоре или кронштейну
Сопротивление заземления: не более 30 Ом

7. Испытания и ввод в эксплуатацию

Приемо-сдаточные испытания ВЛ 0,4 кВ:

Наружный осмотр — проверка качества монтажа всех элементов
Измерение сопротивления изоляции — мегаомметром на 1000 В (норма не менее 0,5 МОм)
Проверка правильности фазировки — соответствие фаз по всей линии
Измерение сопротивления заземления — заземленных опор
Проверка габаритов — расстояний от проводов до земли, зданий
Проверка целостности изоляции СИП — отсутствие повреждений

Оформление документации:

Исполнительная схема ВЛ
Протоколы испытаний электролаборатории
Акты скрытых работ
Акт разграничения балансовой принадлежности
Акт допуска в эксплуатацию

Технические характеристики ВЛ 0,4 кВ

Основные параметры:

Параметр	Значение
Номинальное напряжение	380/220 В (трехфазное/однофазное)
Частота	50 Гц
Расстояние между опорами	до 40-50 м
Минимальное расстояние до земли в населенной местности	6,0 м
Минимальное расстояние до земли вне населенной местности	5,0 м
Расстояние до проезжей части	6,0 м
Минимальное сечение СИП	16 мм²
Типовое сечение СИП	25-70 мм²

Стоимость строительства ВЛ 0,4 кВ

Факторы, влияющие на стоимость:

Протяженность линии
Сечение проводов СИП
Тип опор (деревянные, ж/б, металлические)
Количество ответвлений к потребителям
Сложность рельефа
Наличие пересечений с дорогами, коммуникациями
Удаленность от подъездных путей
Сроки выполнения работ

Примерные расценки:

Вид работ	Единица измерения	Стоимость
Проектирование ВЛ 0,4 кВ	проект	от 15 000 руб.
Установка деревянной опоры 9 м	шт.	от 6 000 руб.
Установка ж/б опоры 9,5 м	шт.	от 8 000 руб.
Монтаж СИП 4х16	п.м.	от 100 руб.
Монтаж СИП 4х25	п.м.	от 120 руб.
Ответвление к дому	шт.	от 3 000 руб.
Испытания ВЛ 0,4 кВ	объект	от 8 000 руб.

Средняя стоимость строительства ВЛ 0,4 кВ под ключ: от 150 000 руб./км (с деревянными опорами), от 200 000 руб./км (с железобетонными опорами)

Преимущества работы с компанией «Энергогарант»

Большой опыт строительства ВЛ 0,4 кВ — более 200 км построенных линий
Все необходимые допуски — лицензии, СРО, допуски к работам
Квалифицированный персонал — инженеры и монтажники с опытом
Собственная техника — автокраны, бурильные машины
Электролаборатория — испытания и измерения
Работаем со всеми СНТ — опыт электрификации садовых товариществ
Согласования под ключ — с МОЭСК, землевладельцами
Быстрые сроки — подключение дома за 3-5 дней
Гарантия 3 года — на все виды работ
Доступные цены — оптимальное соотношение цены и качества

Что входит в услугу «под ключ»

Бесплатная консультация и выезд на объект
Получение технических условий
Разработка проекта ВЛ 0,4 кВ
Согласование проекта с сетевой организацией
Согласование с землевладельцами
Поставка всех материалов (опоры, СИП, арматура)
Разбивка трассы на местности
Подготовка котлованов
Установка опор
Монтаж кронштейнов
Раскатка и монтаж СИП
Выполнение ответвлений к домам
Монтаж ввода в здание
Заземление опор (при необходимости)
Электротехнические испытания
Оформление документации
Подписание акта разграничения
Ввод в эксплуатацию
Гарантийное обслуживание

Дополнительные услуги

Подключение дома к электросетям — полный цикл от заявки до счетчика
Реконструкция существующих ВЛ — замена голых проводов на СИП
Замена деревянных опор на железобетонные
Увеличение мощности — замена СИП на большее сечение
Монтаж ответвлений к новым домам
Установка уличного освещения — на опорах ВЛ 0,4 кВ
Техническое обслуживание ВЛ — осмотры, ремонт

Закажите строительство ВЛ 0,4 кВ

Компания «Энергогарант» — ваш надежный партнер в строительстве воздушных линий электропередач 0,4 кВ. Мы обеспечиваем качественное подключение вашего дома к электросетям с соблюдением всех норм и сроков.

Свяжитесь с нами:
