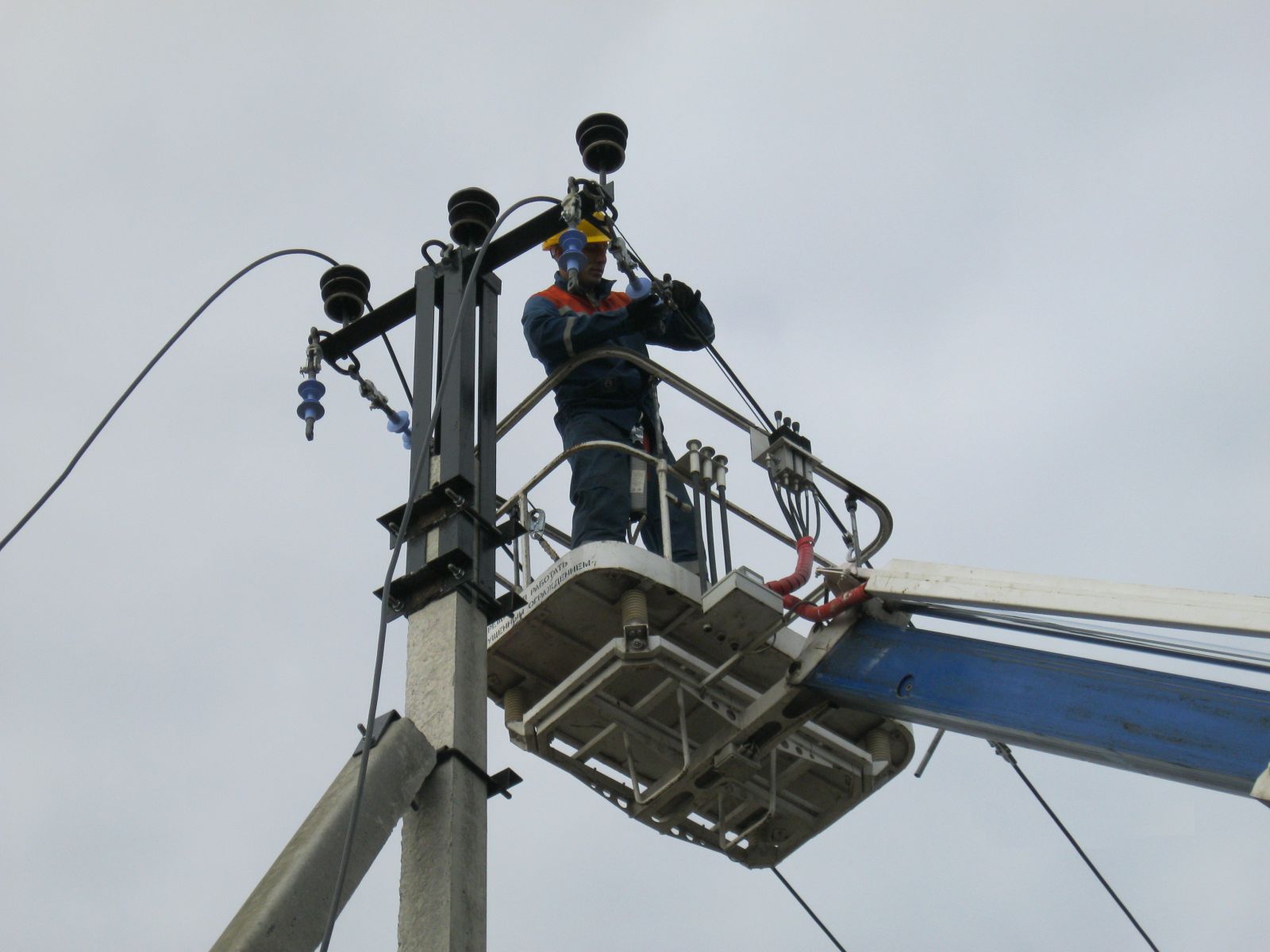

Монтаж воздушных линий электропередач 10кВОсвоение загородных просторов столицы предприятиями и застройщиками жилых комплексов требует современного инженерного обеспечения. Также требуется периодическое обновление электролиний по территории города.

С этой целью выполняется монтаж воздушных линий электропередачи в 10 кВ в Московской области посредством услуг специализированной бригады. Мастера подключают к центральной сети новые микрорайоны, коттеджные посёлки, большие предприятия. Правильно рассчитанная и установленная электролиния обеспечит бесперебойным электричеством каждого потребителя.

Назначение ЛЭП

Проложенные воздушным путем силовые изолированные провода (СИП) крепятся специальным способом к металлическим или железобетонным опорам, и предназначены передавать электроэнергию потребителям.

Получив проект на установку, инженеры компании «Энергогарант» разрабатывают ТЗ с учётом нагрузок для ВЛ до 10 кВ:

  • учитывается процент потери напряжения на линии;
  • рассчитывается количество потерянного напряжения в трансформаторах;
  • обязательно предусматривается способ заземления ЛЭП;
  • определяются параметры для пролётов (расстояния между соседними опорными стойками) и анкерных участков.

В разработанных картах определяются используемые технологии и специфика эксплуатации трудаэлектромонтажников. Обязательно указывается состав мобильных бригад и перечень специалистов с конкретным указанием профессии. Просчитываются все пункты затрат, указываются технические и экономические параметры по каждому виду запланированных работ.

Технология работ

Важным условием прокладки воздушного провода является открытая местность, очищенная от деревьев, кустарников. Исключаются строительные преграды, проверяется наличие коммуникаций подземного и наземного типа.

Основными составляющими ВЛЭ до 10 кВ являются:

  1. провода;
  2. изоляторы;
  3. опоры.

Для монтажа применяются опоры в виде железобетонных или металлических столбов. Деревянные столбы практически не используются. На установленные конструкции подвешивают изолированные провода. Обязательно контролируется степень провисания такого провода. Выполняя монтаж воздушных линий электропередачи 10 кВ, мастера следят за организацией безопасного перемещения под силовыми линиями машин и прохожих.

Типы устанавливаемых опор

Опорные столбы являются важной конструкцией в проектировании ЛЭП. Такие элементы должны выдерживать перепады температур, агрессивное воздействие окружающей среды, все крепления и подвешенные провода.

1. Промежуточные опоры прямого типа. Монтируются на линейных участках и составляют до 90% всех используемых столбов. Конструкции подвержены нагрузкам с вертикальным и горизонтальным вектором, исключая продольный.
a) Если предусмотрены подвесные изоляторы, то для закрепления СИП используются вертикальные гирлянды.
b) Для штыревых изоляторов зажим провода производится с помощью проволоки.

2. Промежуточные опоры углового типа. Монтируются в точке поворота электролинии; предусматривают фиксацию проводов посредством гирлянд.
Внимание! Если угол поворота линии значительно превышает показатель в 30°, то линейно возрастают и нагрузки на установленную опору. Поэтому инженеры компании «Энергогарант» используют анкерно-угловые столбы с усиленной конструкцией.

Для установки используют опорные самонесущие столбы или на оттяжках и с подкосами. Обязательно учитывается параметр угла поворота ЛЭП для выбора правильного типа опор.

Порядок монтажа

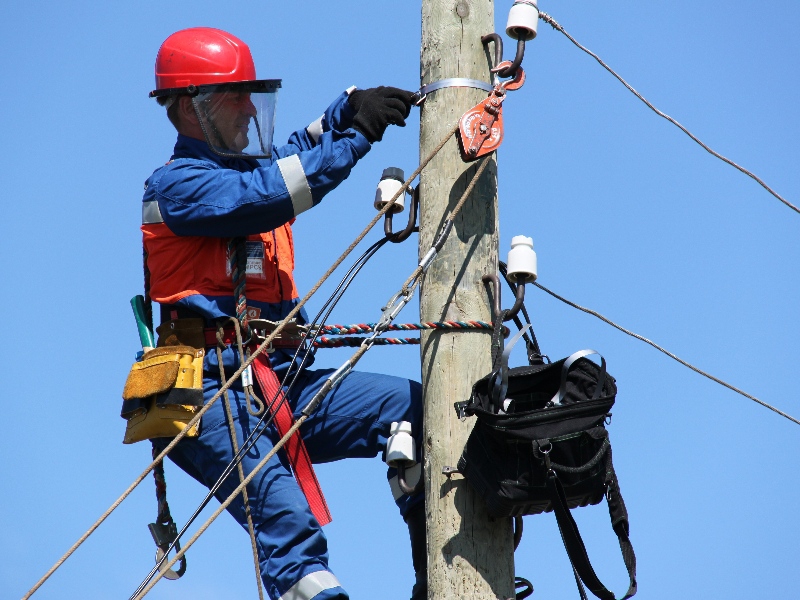

Воздушные линии электропередач 10кВРаботы по прокладке ВЛЭП до 10 кВ в Московской области проводятся в несколько этапов. Монтажники пользуются специальными правилами и нормами, предусмотренными для конкретной местности и показателя допустимого напряжения.

• Подготавливается определённая на карте местность. Производится детальное исследование территории с последующими работами:
a) разбивкой на участки;
b) вырубкой зарослей;
c) рытьем котлованов для монтажа опор;
d) установкой временных помещений для рабочих и размещения инвентаря.

• Выполняются работы по установке опор.
a) Организовываю разбивку участка для монтажа опор, и подвозят сами столбы.
b) Собирают, устанавливают, закрепляют столбы в необходимое по проекту положение. Для монтажа ж/б опор используются краны; котлованы для столбов бурят специальными установками.

• Навешиваются провода.
a) СИП доставляются в специальных барабанах и раскатываются.
b) Собираются изоляторы и арматура.
c) Если анкерный пролёт длинный, то предусматриваются якоря для промежуточной поддержки провода.

Раскатывая провода, обязательно проверяют изделия на предмет повреждений. Этот факт устраняется до подвешивания провода. Исправные участки соединяют скручиванием, с последующим свариванием и возможной опрессовкой.

Провода закрепляются на столбах по одному или в предусмотренном количестве, соблюдая порядок монтажа. Часто СИП поднимаются с уже навешенными гирляндами и роликами. Выполненное строительство ВЛ проверяется специалистами и подписываются соответственные акты.
