Электропроводка на складе в Истре и Московской области

Компания «Энергогарант» выполняет полный комплекс работ по монтажу электропроводки на складах различного назначения в Истринском районе и по всей Московской области. Мы реализуем проекты любой сложности — от небольших складских помещений до крупных логистических комплексов класса А и А+.

Особенности электроснабжения складских помещений

Электропроводка на складе — это сложная инженерная система, которая должна обеспечивать не только освещение, но и работу погрузочно-разгрузочного оборудования, систем климат-контроля, безопасности и автоматизации складских процессов. От качества электроснабжения напрямую зависит эффективность работы склада и сохранность хранимой продукции.

Ключевые требования к электропроводке на складе:

Повышенная пожарная безопасность — на складах хранятся товары в горючей упаковке
Надежность электроснабжения — перерывы недопустимы для холодильных складов
Достаточная мощность — для работы оборудования и систем
Правильное освещение — для безопасной работы персонала
Защита от повреждений — механическая защита кабелей и оборудования
Резервное питание — для критичных систем
Соответствие нормам — ПУЭ, СП 6.13130.2013, требованиям пожарной инспекции

Классификация складов и требования к электроснабжению

По классу помещения:

Склады класса А и А+:

Современные логистические комплексы
Высокий уровень автоматизации
Мощные системы электроснабжения
Обязательное резервное питание
Полная диспетчеризация
Высота потолков от 10 м
Системы пожаротушения, вентиляции, кондиционирования

Склады класса B и B+:

Реконструированные здания
Основные системы жизнеобеспечения
Автоматические ворота
Видеонаблюдение
Средний уровень автоматизации

Склады класса C и D:

Базовые требования
Минимальная автоматизация
Простая система освещения
Базовая пожарная сигнализация

По типу хранимой продукции:

Холодильные склады:

Мощное холодильное оборудование — до 50% энергопотребления
I категория надежности электроснабжения
Обязательное резервное питание
Морозостойкие кабели и оборудование
Герметичные светильники
Системы контроля температуры

Склады сухих продуктов:

Основное потребление — освещение и погрузчики
Системы вентиляции
Контроль влажности
II-III категория надежности

Склады опасных грузов:

Взрывозащищенное оборудование
Особые требования к прокладке кабелей
Специальные светильники
Дополнительные системы безопасности

Логистические центры:

Автоматизированные системы складирования
Конвейеры и сортировочное оборудование
Терминалы сбора данных
Зарядные станции для техники
Высокая надежность электроснабжения

Этапы реализации проекта электроснабжения склада

1. Предпроектное обследование

Анализ объекта:

Назначение склада и тип хранимой продукции
Площадь помещений и высота потолков
Конструктивные особенности здания
Требуемая категория надежности электроснабжения
Наличие действующих электросетей (при реконструкции)
Расположение точки подключения к электросетям

Определение потребителей электроэнергии:

Тип потребителя	Доля в общем энергопотреблении
Освещение	15-25%
Холодильное оборудование	30-50% (для холодильных складов)
Складское оборудование (погрузчики, конвейеры)	20-30%
Системы вентиляции и кондиционирования	15-20%
Системы безопасности	3-5%
Офисные зоны	5-10%

2. Проектирование системы электроснабжения

Расчет электрических нагрузок:

Расчет освещения:

Базовый расчет: 5 кВт на каждые 100 м² площади склада
Корректировка по нормам освещенности для разных зон
Учет высоты подвеса светильников
Резерв на аварийное освещение

Расчет силового оборудования:

Суммирование установленной мощности всех потребителей
Применение коэффициента спроса (0,6-0,8 для складов)
Учет пусковых токов оборудования
Запас мощности 15-20% на перспективу

Выбор категории надежности электроснабжения:

I категория — для складов с особыми требованиями:

Холодильные склады с ценной продукцией
Автоматизированные логистические центры
Склады фармацевтической продукции
Требуется два независимых источника питания
Автоматическое переключение при аварии
Время переключения — не более 0,5 секунды

II категория — для большинства промышленных складов:

Допускается перерыв на время включения резервного питания
Время перерыва — до нескольких часов
Резервное питание от другой секции шин или дизель-генератора

III категория — для простых складов:

Склады сухих непортящихся товаров
Допустимы перерывы электроснабжения до суток
Один источник питания

Состав проектной документации:

Общая схема электроснабжения склада
План размещения электрооборудования
Схемы распределительных щитов
План прокладки кабельных трасс
План освещения с расчетами
Схема заземления и молниезащиты
Спецификации оборудования и материалов
Расчеты токов короткого замыкания
Выбор защитных аппаратов
Технико-экономическое обоснование

3. Согласование проекта и получение ТУ

Подача заявки на технологическое присоединение
Получение технических условий от сетевой организации
Согласование проекта с энергоснабжающей организацией
Согласование с пожарной инспекцией
Согласование с органами госнадзора (при необходимости)

4. Монтажные работы

Подготовительный этап:

Демонтаж старого оборудования (при реконструкции)
Разметка трасс прокладки кабелей
Разметка мест установки оборудования
Подготовка отверстий и проходов
Организация безопасных условий работы

Монтаж распределительных устройств:

Главный распределительный щит (ГРЩ):

Вводной автоматический выключатель
Прибор учета электроэнергии (класс точности 0,5S)
УЗИП (устройства защиты от импульсных перенапряжений)
Автоматы отходящих линий
УЗО и дифавтоматы
Реле контроля напряжения
Система АВР (для I категории)
Щит учета аварийного освещения

Групповые щиты по зонам:

Зона приемки товара
Зона хранения
Зона отгрузки
Зона погрузочно-разгрузочных работ
Офисные помещения
Технические помещения

Прокладка кабелей на складе:

Открытая прокладка — основной способ для складов:

Преимущества открытой прокладки:

Простота монтажа и обслуживания
Возможность быстрой модернизации
Легкий доступ для ремонта
Визуальный контроль состояния
Меньшая стоимость работ

Способы открытой прокладки:

На кабельных лотках — перфорированные металлические лотки под потолком или на стенах
В кабель-каналах — пластиковые или металлические короба
В гофротрубах — для дополнительной механической защиты
На скобах и хомутах — для силовых кабелей большого сечения
По металлоконструкциям — использование ферм и балок здания

Требования к прокладке согласно ПУЭ:

Прокладка по стенам под потолком или на потолке
Высота прокладки — не ниже 2,5 м от пола
Проводка напряжением до 42В — не ниже 2,5 м на изоляторах
При прокладке в трубах или коробах ограничений по высоте нет
Защита от механических повреждений в местах возможного контакта

Типы кабелей для складов:

Силовые кабели:

ВВГнг-LS — основной кабель для складских помещений (негорючий, низкое дымовыделение)
ВВГнг(А)-FRLS — огнестойкий кабель для ответственных линий
NYM — повышенная механическая прочность
АВВГ — алюминиевый кабель (допускается для стационарной прокладки на складах)

Выбор между медью и алюминием:

В жилых помещениях — только медь (ПУЭ)
На складах допускается алюминий для стационарной прокладки
Алюминий дешевле на 30-40%
Медь надежнее и долговечнее
Для мощного оборудования рекомендуется медь

5. Монтаж системы освещения склада

Нормы освещенности для складов:

Зона склада	Освещенность, Лк	Тип освещения
Зоны стеллажного хранения	200	Общее
Зоны приемки и отгрузки товара	200-300	Комбинированное
Зона комплектации заказов	300	Локальное + общее
Проходы между стеллажами	100-150	Общее
Офисные зоны	400-500	Комбинированное
Технические помещения	150-200	Общее

Системы освещения:

1. Рабочее освещение:

Общее освещение — равномерное освещение всего помещения или зоны
Локальное освещение — дополнительное освещение рабочих мест (зоны комплектации, стеллажи)
Комбинированное — сочетание общего и локального

2. Аварийное освещение (обязательно):

Эвакуационное — для безопасной эвакуации людей при отключении основного освещения
Резервное — для продолжения работы критичных зон
Уровень освещенности — не ниже 5% от рабочего
Автономное питание от аккумуляторов
Автоматическое включение при пропадании основного питания

3. Охранное освещение:

Периметр здания
Въезды и входы
Камеры видеонаблюдения
Включение по датчикам движения или по расписанию

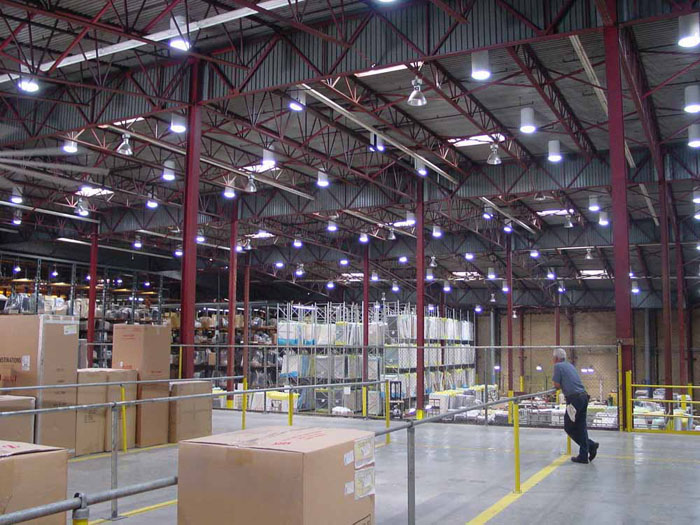

Типы светильников для складов:

Светодиодные промышленные светильники — основной вариант (экономичность, долговечность до 50 000 часов)

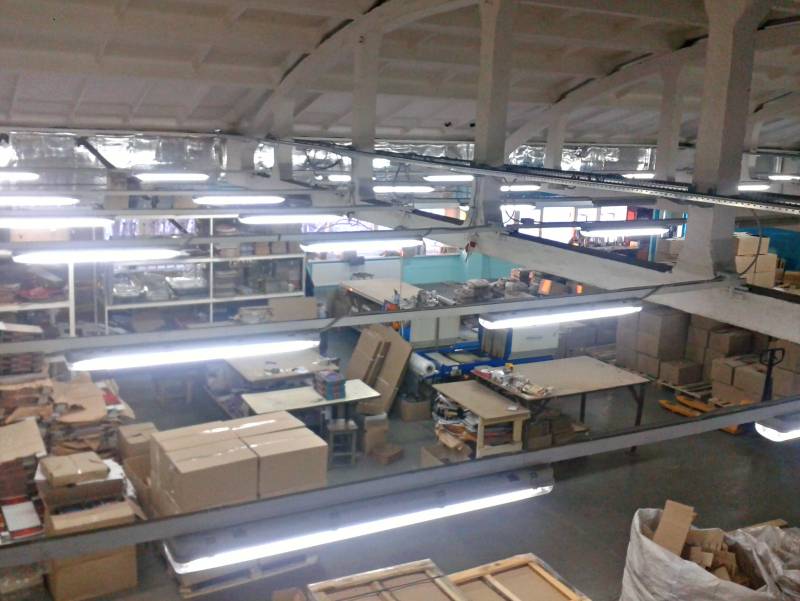

Линейные светильники LED — для равномерного освещения проходов
Светильники типа "Колокол" — для складов с высокими потолками (6-12 м)
Панельные светильники — для офисных зон внутри склада
Взрывозащищенные светильники — для складов опасных грузов
Светильники с защитными решетками — для зон с интенсивным движением техники

Требования к светильникам на складах:

Защитные негорючие кожухи (требование ПУЭ)
Степень защиты IP54 и выше
Ударопрочность IK08 и выше
Класс защиты от возгорания не ниже НГ

Системы управления освещением:

Автоматическое управление — датчики движения в проходах
Зональное управление — включение освещения по зонам
Управление по расписанию — для складов с постоянным режимом работы
Диспетчерское управление — централизованное управление всей системой
Аварийное освещение — автономное питание и автоматическое включение

6. Монтаж систем безопасности

Заземление:

Контур заземления по периметру склада
Заземление всех металлоконструкций здания
Заземление корпусов всего электрооборудования
Заземление стеллажей и погрузочной техники
Молниезащита здания
Сопротивление контура заземления — не более 4 Ом

Пожарная безопасность:

Согласно ПУЭ и СП 6.13130.2013:

Обязательная установка автоматических выключателей на все группы
УЗО с током срабатывания 30 мА на розеточные группы
УЗО с током 100-300 мА на вводе для защиты от пожара
Системы аварийного отключения
Кабели с индексом «нг-LS»
Огнестойкие кабель-каналы и лотки
Регулярные проверки и осмотры

Дополнительные системы:

Видеонаблюдение с достаточным освещением
Системы контроля доступа (СКУД)
Пожарная сигнализация
Охранная сигнализация
Система оповещения

7. Испытания и ввод в эксплуатацию

Электротехнические испытания:

Измерение сопротивления изоляции всех кабельных линий
Проверка сопротивления контура заземления
Проверка срабатывания УЗО и автоматов
Измерение токов нагрузки
Проверка правильности фазировки
Тепловизионное обследование соединений
Измерение уровня освещенности люксметром
Проверка аварийного освещения

Оформление документации:

Исполнительные схемы электропроводки
Протоколы испытаний и измерений
Паспорта на оборудование
Акт разграничения балансовой принадлежности
Журнал учета электроустановки
Акт допуска в эксплуатацию
Инструкции по эксплуатации

Специфика электромонтажа для разных типов складов

Холодильные склады:

Особенности электроснабжения:

Холодильное оборудование потребляет 30-50% всей электроэнергии
Обязательна I категория надежности электроснабжения
Два независимых источника питания
Система АВР с автоматическим переключением
Дизель-генератор для резервного питания
ИБП для систем управления

Требования к оборудованию:

Кабели в морозостойкой изоляции
Герметичные светильники с повышенной защитой (IP65)
Влагозащищенные розетки и выключатели
Обогрев электрощитов в холодных зонах
Системы контроля температуры с аварийным оповещением

Логистические центры:

Автоматизированные системы:

Конвейеры и сортировочное оборудование — мощные трехфазные линии
Автоматизированные стеллажные системы
Терминалы сбора данных — слаботочные сети
Сканеры штрих-кодов
Системы WMS (управление складом)

Зарядные станции:

Зарядка электропогрузчиков
Зарядка аккумуляторного инструмента
Выделенные мощные линии
Отдельная зона зарядки с вентиляцией

Склады опасных грузов:

Специальные требования:

Взрывозащищенное электрооборудование
Искробезопасные цепи освещения
Специальная прокладка кабелей в металлических трубах
Заземление всех металлических элементов
Запрет на использование обычных розеток и выключателей
Дополнительные системы вентиляции с резервным питанием

Типовые решения для складов разной площади

Малый склад (до 500 м²):

Один главный распределительный щит
3-5 групп освещения
2-3 силовые линии для оборудования
Открытая прокладка в кабель-каналах
Светодиодное освещение 150-200 Лк
Базовая система аварийного освещения
Стоимость: от 250 000 руб.

Средний склад (500-2000 м²):

ГРЩ + 2-3 групповых щита
8-12 групп электропитания
Прокладка на лотках
Зональное управление освещением
Аварийное освещение с автономным питанием
Система видеонаблюдения
Стоимость: от 600 000 руб.

Крупный склад (более 2000 м²):

Распределенная система щитов
15-25 групп электропитания
Резервное питание (АВР + генератор)
Автоматизированное управление освещением
Системы диспетчеризации
Зарядные станции
Комплексные системы безопасности
Стоимость: от 1 500 000 руб.

Стоимость электромонтажа на складе

Факторы, влияющие на стоимость:

Площадь склада
Высота потолков
Назначение склада (холодильный, сухой, опасные грузы)
Категория надежности электроснабжения
Мощность подключаемого оборудования
Наличие действующей электропроводки
Способ прокладки кабелей
Тип системы освещения
Необходимость резервного питания
Сроки выполнения работ

Примерные расценки:

Вид работ	Единица измерения	Стоимость
Проектирование электроснабжения склада	проект	от 25 000 руб.
Монтаж ГРЩ	шт.	от 12 000 руб.
Прокладка кабеля на лотках	п.м.	от 180 руб.
Прокладка кабеля в кабель-каналах	п.м.	от 150 руб.
Установка промышленного светильника LED	шт.	от 700 руб.
Монтаж контура заземления	комплект	от 15 000 руб.
Электротехнические испытания	объект	от 12 000 руб.

Преимущества работы с компанией «Энергогарант»

Опыт работы со складами — более 60 реализованных объектов в Московской области
Комплексный подход — проектирование, монтаж, испытания, ввод в эксплуатацию
Квалифицированные специалисты — инженеры-проектировщики и электромонтажники с допусками
Все разрешительные документы — лицензии, допуски СРО, аттестации
Собственная электролаборатория — полный комплекс испытаний и измерений
Быстрые сроки — четкое планирование и соблюдение графика
Качественные материалы — работаем с ведущими производителями
Гарантия 3 года — на все виды работ и оборудование
Техническое обслуживание — договоры на постгарантийное обслуживание
Разумные цены — оптимальное соотношение цены и качества

Что входит в услугу «под ключ»

Выезд инженера на объект для обследования
Анализ потребностей и расчет нагрузок
Разработка проекта электроснабжения
Согласование проекта с заказчиком
Получение технических условий
Согласование с контролирующими органами
Поставка всех материалов и оборудования
Демонтаж старых систем (при необходимости)
Монтаж распределительных устройств
Прокладка кабельных линий
Монтаж системы освещения
Устройство заземления и молниезащиты
Установка систем безопасности
Электротехнические испытания
Оформление исполнительной документации
Ввод в эксплуатацию
Гарантийное обслуживание

Дополнительные услуги

Монтаж систем резервного питания — дизель-генераторы, ИБП, системы АВР
Установка зарядных станций — для электропогрузчиков и техники
Монтаж систем диспетчеризации — удаленный мониторинг и управление
Установка систем видеонаблюдения — IP-камеры, видеорегистраторы
Монтаж систем контроля доступа — СКУД для ограничения доступа
Установка пожарной сигнализации — датчики дыма, оповещение
Энергоаудит — анализ энергопотребления и рекомендации по оптимизации
Техническое обслуживание — плановые осмотры, измерения, ремонт

Закажите электромонтаж на складе

Компания «Энергогарант» — надежный партнер для создания эффективной системы электроснабжения вашего склада. Мы обеспечиваем профессиональный подход на всех этапах — от проектирования до сервисного обслуживания.

Свяжитесь с нами:
