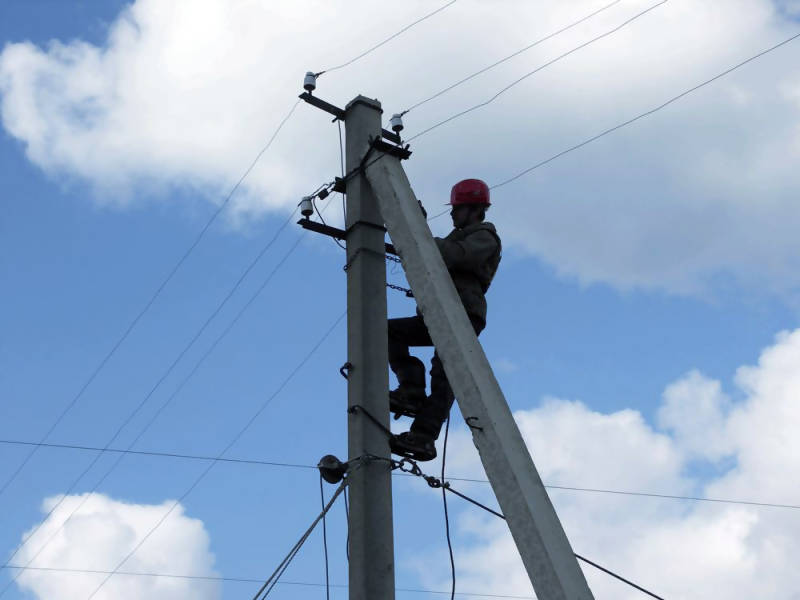

Монтаж провода

Компания «Энергогарант» выполняет профессиональный монтаж проводов на воздушных линиях электропередач 0,4 кВ и 10 кВ в Истринском районе и по всей Московской области. Мы используем современные технологии и качественные материалы, обеспечивая надежность и долговечность электросетей.

Что такое монтаж проводов на ВЛ

Монтаж проводов — это комплекс технологических операций по установке токопроводящих элементов на опорах воздушных линий электропередач. Это один из наиболее ответственных этапов строительства ВЛ, от качества выполнения которого напрямую зависит надежность и безопасность работы всей электросети.

Состав работ по монтажу проводов:

Подбор типа и сечения проводов согласно проекту
Раскатка проводов вдоль трассы ВЛ
Соединение проводов из разных барабанов
Подъем проводов на опоры
Регулирование стрелы провеса
Крепление проводов на изоляторах
Визирование линии
Маркировка опор

Типы проводов для воздушных линий

Голые провода

Алюминиевые провода (марка А):

Применение: ВЛ 0,4 кВ на небольших расстояниях
Минимальное сечение: 16 мм² (по условию механической прочности)
Преимущества: легкие, недорогие, хорошая проводимость
Недостатки: невысокая механическая прочность, вытягиваются со временем
Применение ограничено из-за низкой прочности

Сталеалюминиевые провода (марка АС):

Применение: основной тип для ВЛ 10 кВ, 35 кВ и выше
Конструкция: стальной сердечник в центре + алюминиевые проволоки снаружи
Минимальное сечение для ВЛ 10 кВ: 35 мм²
Типовые сечения: АС-35, АС-50, АС-70, АС-95, АС-120, АС-150
Разновидности:
- АСУ — усиленные (больше стальных проволок)
- АСО — облегченные (меньше стальных проволок)
Преимущества: оптимальное сочетание прочности и проводимости

Стальные провода (марки ПС, ПСО):

ПС — многопроволочный провод из оцинкованной стали
ПСО — однопроволочный оцинкованный провод диаметром 4-5 мм
Применение: ответвления к вводам на небольшие нагрузки, грозозащитные тросы
Минимальное сечение: 25 мм² (для ПС)
Высокая механическая прочность, но низкая проводимость

Самонесущий изолированный провод (СИП)

СИП — современный стандарт для воздушных линий 0,4 кВ и 10 кВ.

Конструкция СИП:

Алюминиевые токопроводящие жилы
Изоляция из светостабилизированного сшитого полиэтилена
Несущая нулевая жила (для СИП-1, СИП-2)
Стойкость к УФ-излучению, влаге, температурным перепадам

Типы СИП:

Тип СИП	Конструкция	Применение
СИП-1	Фазные жилы изолированные, нулевая несущая из алюминиевого сплава (голая или изолированная)	ВЛ 0,4 кВ, магистрали и ответвления
СИП-2	Аналогично СИП-1, но изоляция из сшитого полиэтилена (более термостойкая)	ВЛ 0,4 кВ в сложных условиях
СИП-3	Одна жила, изоляция из сшитого полиэтилена, стальной сердечник	ВЛ 10-35 кВ
СИП-4	Все жилы изолированные, без несущей нулевой	ВЛ 0,4 кВ, ответвления к домам
СИП-5	Аналогично СИП-4, изоляция из сшитого полиэтилена	ВЛ 0,4 кВ повышенной надежности

Преимущества СИП перед голыми проводами:

Защита от короткого замыкания при схлестывании проводов
Невозможность хищения электроэнергии «на крюк»
Безопасность при касании веток деревьев
Снижение потерь электроэнергии на 70-80%
Меньшая ширина просеки (можно не рубить деревья)
Возможность крепления к фасадам зданий
Не требует частого обслуживания
Устойчивость к обледенению
Срок службы до 40 лет

Этапы монтажа проводов на воздушных линиях

1. Подготовительный этап

Подбор проводов:

Определение типа провода согласно проекту ВЛ
Расчет необходимого количества провода
Учет запаса на соединения (5-10% от длины линии)
Проверка соответствия проводов требованиям ПУЭ и ГОСТ

Доставка проводов:

Провода поставляются в барабанах
Размер барабана зависит от сечения провода
Транспортировка специальным автотранспортом
Размещение барабанов вдоль трассы ВЛ
Защита от повреждений и загрязнений

Установка монтажных роликов:

Монтажные ролики устанавливаются на траверсах опор
Количество роликов соответствует количеству проводов
Ролики обеспечивают свободное перемещение провода при раскатке
После натяжения провода ролики снимаются

2. Раскатка проводов

Способы раскатки:

Раскатка с земли:

Применение: для СИП, на коротких участках, при наличии свободной территории
Провод разматывается с барабана и протягивается по земле
После раскатки провод поднимается на опоры
Преимущества: простота, не требуется специальная техника
Недостатки: возможны повреждения изоляции, загрязнение провода

Раскатка на роликах (основной способ):

Применение: для голых проводов АС, на длинных участках
Провод раскатывается сразу на опорах через монтажные ролики
Барабан устанавливается на разматыватель с тормозным устройством
Провод протягивается лебедкой или трактором
Преимущества: провод не касается земли, не повреждается, высокая скорость
Недостатки: требуется специальное оборудование

Раскатка с барабана на автомашине:

Барабан устанавливается на раскаточной машине
Машина движется вдоль трассы, провод разматывается
Применение: на прямых участках с хорошими подъездными путями
Высокая производительность

Особенности раскатки СИП:

СИП чаще раскатывают с земли из-за меньшего риска повреждений
Используют специальные раскаточные ролики для СИП
Не допускается волочение СИП по грунту с камнями
Минимальный радиус изгиба — 10 диаметров провода
При температуре ниже -10°С раскатка не проводится

Меры предосторожности при раскатке:

Вблизи действующих ВЛ соблюдать безопасные расстояния
Исключить возможность касания раскатываемого провода к токоведущим частям
Не допускать повреждения изоляции
Контролировать натяжение провода
Не раскатывать провода в грозу
Применять средства индивидуальной защиты

3. Соединение проводов

Провода в барабанах имеют ограниченную длину (обычно 500-2000 м), поэтому требуется их соединение.

Способы соединения голых проводов:

Опрессовка в овальных соединителях (гильзах):

Самый распространенный метод
Концы проводов вставляются в алюминиевую гильзу
Опрессовка гидравлическим прессом
Получается прочное электрическое соединение
Требуется специальный инструмент — пресс и матрицы

Термитная сварка:

Применение: для ответственных соединений
Концы проводов свариваются термитным патроном
Получается монолитное соединение
Механическая прочность 95-100% от прочности провода
Дороже опрессовки

Болтовые соединительные зажимы:

Применение: временные соединения, ремонты
Быстрый монтаж без специального инструмента
Меньшая надежность по сравнению с опрессовкой

Бандажирование:

Простейший метод для однопроволочных проводов (ПСО)
Концы проводов скручиваются и обматываются проволокой
Низкая механическая прочность
Не применяется для многопроволочных проводов

Соединение проводов СИП:

Прокалывающие зажимы:

Основной метод соединения СИП
Зажим прокалывает изоляцию и обеспечивает электрический контакт
Герметичная конструкция защищает от влаги
Не требуется зачистка изоляции
Быстрый монтаж

Соединительные гильзы:

Для соединения магистральных участков СИП
Изоляция зачищается, жилы вставляются в гильзу
Опрессовка гидравлическим прессом
Изоляция восстанавливается термоусаживаемой трубкой

Требования к соединениям:

Механическая прочность не менее 90% от прочности провода
Электрическое сопротивление не более сопротивления эквивалентного участка провода
Защита от коррозии (для голых проводов — смазка)
Герметичность (для СИП)
Соединения не должны располагаться на пролетах через дороги, реки и т.п.

4. Подъем и визирование проводов

Подъем проводов на промежуточные опоры:

После раскатки провода находятся на монтажных роликах
С помощью лебедок провода натягиваются
Регулируется стрела провеса
Провода перемещаются с роликов на постоянные места крепления

Расчет и регулирование стрелы провеса:

Стрела провеса — расстояние от места крепления провода на опоре до низшей точки провисания провода.

От чего зависит стрела провеса:

Длина пролета между опорами
Сечение и масса провода
Температура окружающей среды
Ветровая нагрузка
Гололедная нагрузка

Как регулируется стрела провеса:

Стрела провеса указывается в проекте ВЛ для каждого типичного пролета
Для контроля используются шаблоны (визирки)
Измерения проводятся при определенной температуре
Натяжение провода регулируется лебедками
Важно обеспечить одинаковый провес всех проводов фаз

Последствия неправильной стрелы провеса:

Слишком большой провес — малое расстояние до земли, деревьев (опасность)
Слишком малый провес — чрезмерное натяжение, перегрузка опор, обрыв провода зимой

Визирование линии:

Проверка горизонтальности расположения проводов
Провода всех фаз должны находиться в одной вертикальной плоскости
Визирование производится «на глаз» вдоль линии
При обнаружении отклонений провода перемещаются на опорах

5. Крепление проводов на изоляторах

Крепление голых проводов на промежуточных опорах:

На штыревых изоляторах (ВЛ 0,4 кВ):

Вязка алюминиевой вязальной проволокой
Два способа вязки:
- Головная вязка — на прямых участках
- Боковая вязка — на углах до 20°
Проволока обматывается вокруг провода и головки изолятора
Обеспечивает надежное крепление и электрический контакт

В поддерживающих зажимах (ВЛ 10 кВ):

Провод подвешивается на гирлянде изоляторов
Поддерживающий зажим обхватывает провод
Зажим подвешивается к гирлянде изоляторов
Провод может свободно перемещаться при тепловом расширении

Крепление голых проводов на анкерных опорах:

Натяжные зажимы
Провод жестко фиксируется
Воспринимается одностороннее натяжение провода
Анкерная гирлянда изоляторов

Крепление СИП:

На промежуточных опорах:

Поддерживающие зажимы для СИП
Зажим охватывает несущую нулевую жилу
Крепится к кронштейну на опоре
Не требуются изоляторы (провода изолированы)

На анкерных опорах и углах:

Натяжные зажимы для СИП
Отдельный зажим для несущей нулевой жилы
Зажимы для фазных жил (при необходимости)

На вводах в здания:

Анкерные зажимы для СИП
Крепление к стене здания или опоре
Через прокалывающие зажимы делаются ответвления

6. Заключительные работы

Маркировка опор:

На опоры наносятся номера согласно паспорту линии
Маркировка фаз (для ВЛ 10 кВ)
Знаки безопасности «Осторожно! Электрическое напряжение»
Указатели направления до ближайших подстанций

Проверка качества монтажа:

Визуальный осмотр всех соединений
Проверка стрелы провеса в нескольких пролетах
Проверка надежности крепления проводов
Проверка целостности изоляции СИП
Измерение расстояний от проводов до земли, зданий, деревьев

Требования ПУЭ к монтажу проводов

Минимальные расстояния от проводов до земли и объектов:

Объект	ВЛ 0,4 кВ	ВЛ 10 кВ
До земли в населенной местности	6,0 м	6,0 м
До земли вне населенной местности	5,0 м	6,0 м
До проезжей части дорог	6,0 м	7,0 м
До водной поверхности (несудоходная)	2,0 м	3,0 м
До крыш зданий (негорючая кровля)	2,5 м	3,0 м
До балконов и окон	1,5 м	2,0 м

Минимальные сечения проводов:

Алюминиевые провода А: 16 мм²
Сталеалюминиевые провода АС: 35 мм² (для ВЛ 10 кВ)
Стальные многопроволочные ПС: 25 мм²
Стальные однопроволочные ПСО: 4 мм диаметр
СИП: согласно расчету нагрузки (обычно от 25 мм²)

Требования к соединениям:

Соединения должны быть выполнены опрессовкой, сваркой или болтовыми зажимами
Скрутки проводов не допускаются
Соединения не должны ухудшать механические и электрические характеристики
Соединения защищаются от коррозии

Стоимость монтажа проводов

Факторы, влияющие на стоимость:

Тип провода (голый или СИП)
Сечение провода
Протяженность линии
Количество соединений
Способ раскатки
Рельеф местности
Наличие пересечений с дорогами, ВЛ, реками
Сроки выполнения работ

Примерные расценки:

Вид работ	Единица измерения	Стоимость
Раскатка провода СИП	км	от 15 000 руб.
Раскатка провода АС	км	от 25 000 руб.
Соединение провода опрессовкой	шт.	от 1 000 руб.
Соединение СИП прокалывающим зажимом	шт.	от 500 руб.
Натяжение и регулировка стрелы провеса	км	от 10 000 руб.
Крепление провода на изоляторах	точка	от 300 руб.

Преимущества работы с компанией «Энергогарант»

Опытные монтажники — специалисты с допуском к работам на высоте
Современное оборудование — лебедки, гидравлические прессы, раскаточные ролики
Качественные материалы — работаем с проверенными поставщиками
Соблюдение технологии — все работы по ПУЭ и проекту
Контроль качества — проверка каждого этапа работ
Безопасность — соблюдение всех требований охраны труда
Быстрые сроки — четкая организация работ
Гарантия 3 года — на все монтажные работы
Полный комплекс услуг — от установки опор до испытаний

Что входит в услугу по монтажу проводов

Поставка проводов согласно проекту
Доставка проводов на объект
Установка монтажных роликов на опоры
Раскатка проводов выбранным способом
Соединение проводов из разных барабанов
Подъем проводов на опоры
Натяжение и регулировка стрелы провеса
Визирование линии
Крепление проводов на изоляторах
Маркировка опор
Проверка качества монтажа
Составление исполнительной документации

Дополнительные услуги

Замена проводов на существующих ВЛ — реконструкция линий
Ремонт проводов — устранение обрывов, замена поврежденных участков
Монтаж грозозащитного троса — для защиты ВЛ 10 кВ от грозовых перенапряжений
Установка разрядников и ограничителей перенапряжений
Монтаж ответвлений к потребителям
Техническое обслуживание ВЛ — осмотры, подтяжка соединений

Закажите монтаж проводов

Компания «Энергогарант» — ваш надежный партнер в строительстве воздушных линий электропередач. Мы гарантируем качественный монтаж проводов с соблюдением всех технологий и норм безопасности.

Свяжитесь с нами:
